Ta'rif

Texnik parametrlar

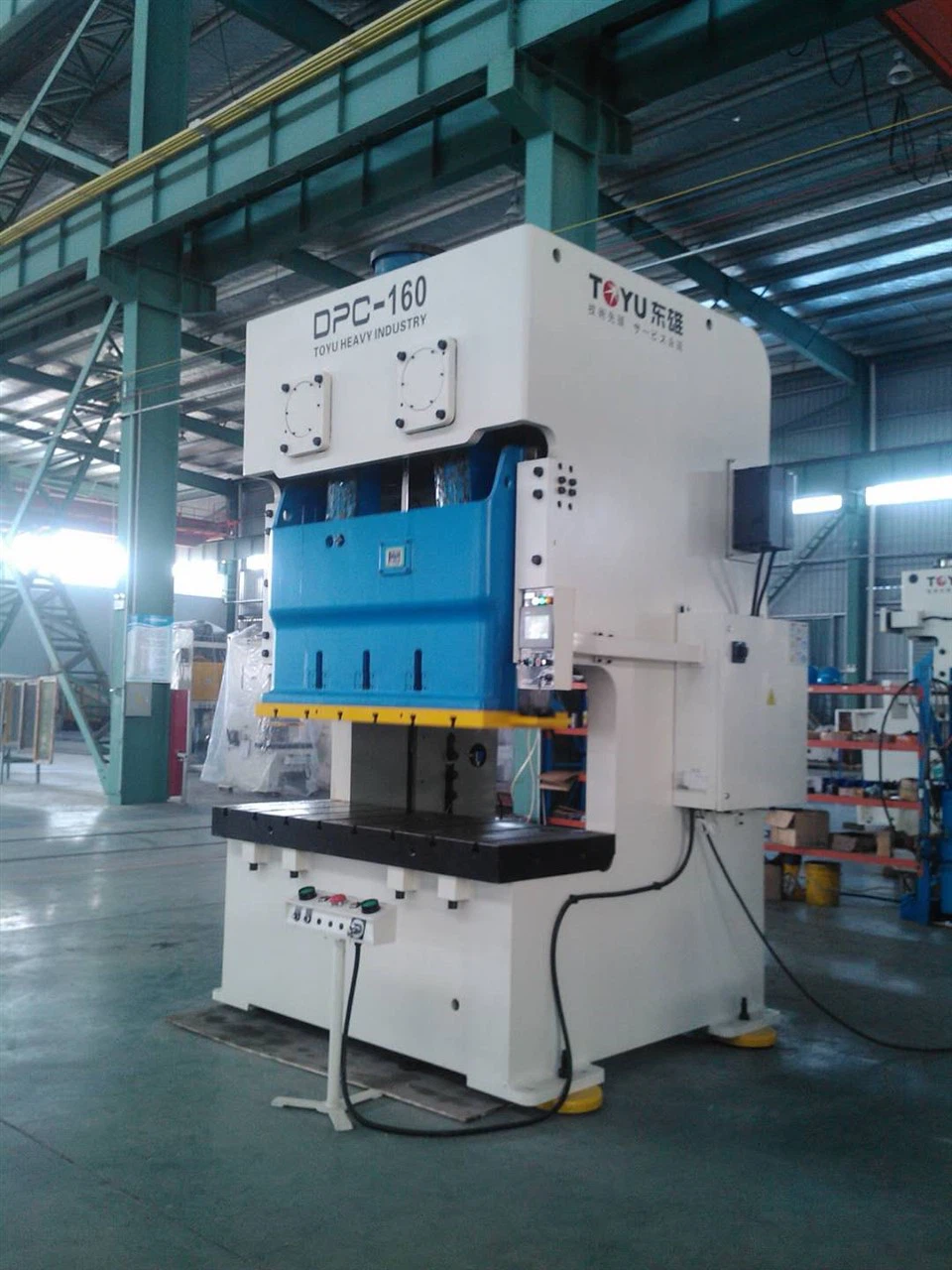

1. Yuqori qat'iylik, yuqori aniqlik va keng stol usti bo'lgan ramka po'lat plitalar bilan payvandlanadi va zımbalama mashinasida ichki stressni bartaraf etish uchun jarayon bilan ishlov beriladi.

2. Debriyaj tormoz moslamasi yuqori darajada sezgir bo'lib, xalqaro miqyosda yuqori darajadagi ikkita elektromagnit klapanlar va haddan tashqari yukdan himoya qilish moslamalari bilan birlashtirilgan bo'lib, zımba slayderining ishlashi va to'xtashining aniqligi va xavfsizligini ta'minlaydi.

3. Sanoat metall shtamplash mashinasi yopiq elektr sxemasi dizaynini qabul qiladi va har qanday avtomatlashtirish uskunalari bilan mos kelishi mumkin.

4. To'liq aqlli PLC boshqaruvi, elektr rejimini sozlash, ortiqcha yuk gidravlik himoyasi; O'zgaruvchan chastotani sozlash va avtomatik yog'ni kesish signalizatsiya qurilmasi; Yuqori xotira funktsiyasiga ega elektron raqamli displey moduli, ixtiyoriy gidravlik qulflash va ko'tarish avtomatik moslamasi.

5. Sanoat metall shtamplash mashinasi uzoq muddatli chidamlilik va ishonchlilik bilan mustahkam va uzoq muddatli dizaynni qabul qiladi. U uzoq xizmat muddatini va minimal texnik talablarni ta'minlaydigan eng talabchan sanoat ilovalariga bardosh bera oladi.

6. Sanoat metall shtamplash mashinasi oson ishlaydi, nazorat qilish uchun intuitiv va sozlash oson. Bu uni turli malaka darajalariga ega bo'lgan operatorlar uchun mos qiladi va shu bilan keng qamrovli treningga bo'lgan ehtiyojni kamaytiradi.

Element		DPC-110		DPC-160
Model		V	H	V	H
Imkoniyat	Tonna	110		160
Nominal tonnaj nuqtasi	mm	5	3	6	3
Qon tomir	mm	180	110	200	130
Barqaror tezlik	s.p.m	35-65	50-100	30-55	40-85
O'lim balandligi	mm	400	435	450	485
Slaydni sozlash	mm	100		100
Slayd maydoni	mm	1400×500×70		1600×550×70
Bolster maydoni	mm	1800×650×130		2000×760×150
Asosiy dvigatel	kw.p	11×4		15×4
Havo bosimi	kg/sm²	5-6		5-6
Precision tugmasini bosing	Tonna	CNS (Jls) 1-sinf
Die yostig'i		Ikkita plastinka - ikkita tsilindr
Imkoniyat	Tonna	3.6×2		6.3×2
Qon tomir	mm	70		70
Die Cushion ish qismining o'lchami	mm	350×235×2		410×260×2
Dimension tugmasini bosing	mm	2250×1945×3040		2460×2270×3734

Element		DPC-200		DPC-250
Model		V	H	V	H
Imkoniyat	Tonna	200		250
Nominal tonnaj nuqtasi	mm	6	3	7	3.5
Qon tomir	mm	250	150	280	170
Barqaror tezlik	s.p.m	25-45	35-70	20-35	30-60
O'lim balandligi	mm	500	550	550	605
Slaydni sozlash	mm	120		120
Slayd maydoni	mm	1850×650×95		2100×700×95
Bolster maydoni	mm	2400×840×170		2700×900×170
Asosiy dvigatel	kw.p	18.5×4		22×4
Havo bosimi	kg/sm²	5-6		5-6
Precision tugmasini bosing	Tonna	CNS (Jls) 1-sinf
Die yostig'i		Ikkita plastinka - ikkita tsilindr
Imkoniyat	Tonna	10×2		14×2
Qon tomir	mm	80		100
Die Cushion ish qismining o'lchami	mm	540×350×2		640×470×2
Dimension tugmasini bosing	mm	2250×1945×3040		2460×2270×3734

Element		DPC-315
Model		V	H
Imkoniyat	Tonna	315
Nominal tonnaj nuqtasi	mm	8	4
Qon tomir	mm	282	170
Barqaror tezlik	s.p.m	20-35	30-60
O'lim balandligi	mm	550	605
Slaydni sozlash	mm	120
Slayd maydoni	mm	2100×700×95
Bolster maydoni	mm	2700×920×190
Asosiy dvigatel	kw.p	30×4
Havo bosimi	kg/sm²	5-6
Precision tugmasini bosing	Tonna	CNS (Jls) 1-sinf
Die yostig'i		Ikkita plastinka - ikkita tsilindr
Imkoniyat	Tonna	14×2
Qon tomir	mm	100
Die Cushion ish qismining o'lchami	mm	640×470×2
Dimension tugmasini bosing	mm	3275×2975×4485

Standart aksessuarlar
Standart aksessuarlar	●
Gidravlik ortiqcha yuk himoyasi	●
Qo'lda moylash tizimi	●
Chastotani o'zgartiruvchi	●
Slaydni sozlash qurilmasi	●
Qatlam balandligi ko'rsatkichi	●
Balans qurilmasi	●
Aylanadigan kamerali kalit	●
Krank burchagi ko'rsatkichi	●
Elektr zarba hisoblagichi	●
Havo manbai Recepatacle	●
Ortiqcha ishlaydigan xavfsizlik qurilmasiga qarshi	●
Texnik xizmat ko'rsatish asboblar qutisi	●
Operatsion qo'llanma	●

Qo'shimcha aksessuarlar
Standart aksessuarlar	●
Elektr avtomatik moylash tizimi	●
Pnevmatik Die Cusion qurilmasi	●
Oldindan hisoblagich	●
Oldindan hisoblagich	●
Oyoq kaliti	●
Tez o'zgartirish moslamasi (qo'l ko'taruvchi, qisqich va qo'lni almashtirish rejimi)	●
Slayd nokaut qurilmasi	●
Noto'g'ri oziqlantirishni aniqlashga rozilik	●
Quvvatlantirish manbai	●
Vibratsiyaga qarshi press o'rnatish	●
Fotoelektron xavfsizlik moslamasi	●
Oziqlantiruvchi	●
Rak	●
Leveler	●
Qo'l mexanizmi	●
Die Room Light	●

Robot ishlab chiqarish liniyalarini payvandlashning afzalliklari qanday? Avtomatik payvandlash robotlarini turli sohalarda qo'llash tobora kengayib borishi bilan ular asta-sekin an'anaviy payvandlash o'rnini bosmoqda. Ko'pgina zamonaviy ishlab chiqarish ustaxonalarida to'liq avtomatlashtirilgan payvandlash ishlab chiqarish uchun payvandlash robotlarini ishlab chiqarish liniyalari paydo bo'ldi.

Payvandlash robotini ishlab chiqarish liniyasi nima?

Payvandlash robotini ishlab chiqarish liniyasi bir nechta payvandlash robotlaridan iborat bo'lib, ishlab chiqarish liniyasida butun ish qismini tashish va payvandlash jarayonini tashkil qiladi. Har bir ish stantsiyasida maxsus payvandlash uchun payvandlash robotlari va moslamalari tanlangan. Har bir payvandlash robotining turli vazifalari bor va payvandlash nuqtalari ham har xil bo'ladi. Payvandlash ishlab chiqarish liniyasida payvandlashda xodimlarning aralashuviga ehtiyoj yo'q, avtomatlashtirish va razvedka darajasi nisbatan yuqori.

Payvandlash robotlarini ishlab chiqarish liniyalari avtomobil ishlab chiqarish, elektron uskunalar, maishiy texnika ishlab chiqarish, aerokosmik va qurilish muhandisligi kabi sohalarda keng qo'llaniladi. Masalan:

Avtomobil ishlab chiqarish: Payvandlash robotlari ishlab chiqarish samaradorligini va payvandlash sifatini yaxshilash uchun tanani payvandlash, shassilarni payvandlash va boshqalar uchun ishlatiladi.

Elektron uskunalar: Payvandlash robotlari mahsulotning mustahkamligi va ishonchliligini ta'minlaydigan shassi va shkaflarni payvandlash uchun ishlatiladi.

Maishiy texnika ishlab chiqarish: konditsionerlar, muzlatgichlar, kir yuvish mashinalari va boshqa maishiy texnikalarni payvandlash, mahsulot sifatini yaxshilash uchun ishlatiladi.

Aerokosmik: Payvandlash robotlari yuqori aniqlik va ishonchlilikni ta'minlaydigan samolyot komponentlarini payvandlash uchun ishlatiladi.

Qurilish muhandisligi: po'lat konstruktsiyalar va ko'priklar kabi yirik loyihalarda payvandlashda foydalaniladi, qurilish samaradorligi va xavfsizligini oshiradi.
